Schwerlast Verladeschiene VFR 120
ARTIKELNUMMER:
22.02.01

Schwerlast Verladeschiene VFR 120

1.574,00 € Grundpreis 787,00 € pro Stück
Länge: 3000 mm Breite: 400 mm
Höhendiff. max.: 890 mm Traglast: 9780 kg/Paar
Länge3000 mm
Breite400 mm
Höhendifferenz min.710 mm
Höhendifferenz max.890 mm
Traglast9780 kg/Paar

Unsicher bei Traglast oder Auflager? Beratung: 04435 / 9618-0 · Auswahl prüfen lassen

Ausführung
Länge

Passt diese Rampe zu Ihrem Fahrzeug?
Jetzt beraten lassen: 04435 / 9618-0
Anfrage mit Fahrzeuggewicht, Ladehöhe und Bereifung senden · Lieferbedingungen

Lieferzeit: ca. 14 Tage · Versand in Deutschland kostenlos.
Speditionslieferung bis Bordsteinkante; die Entladung organisiert der Empfänger.

Schwerlast-Verladerampen – robust, sicher und vielseitig einsetzbar

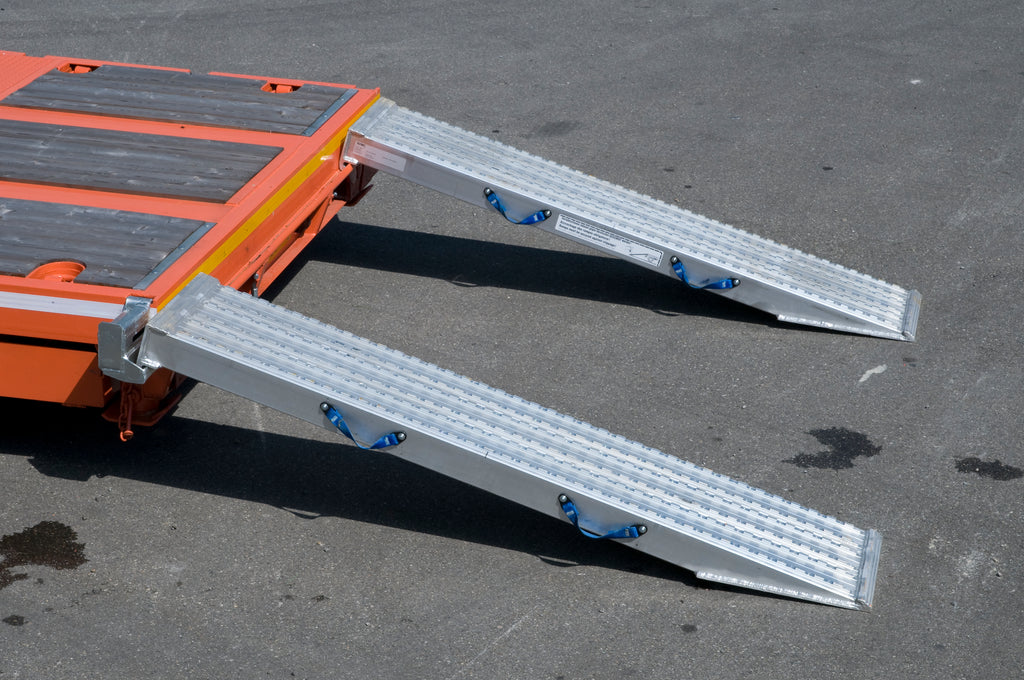

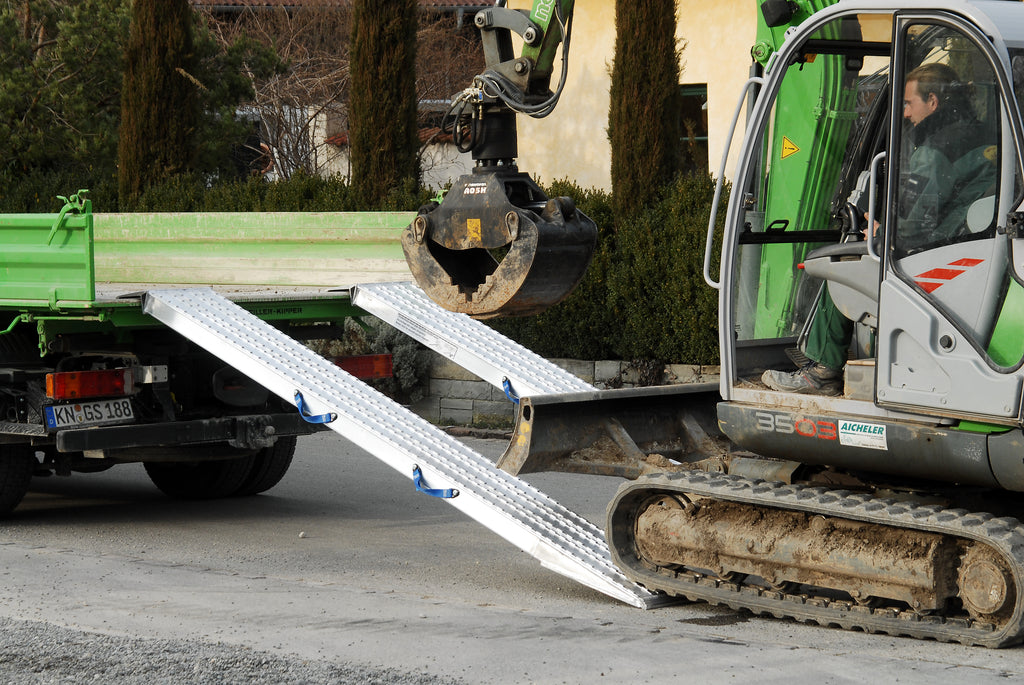

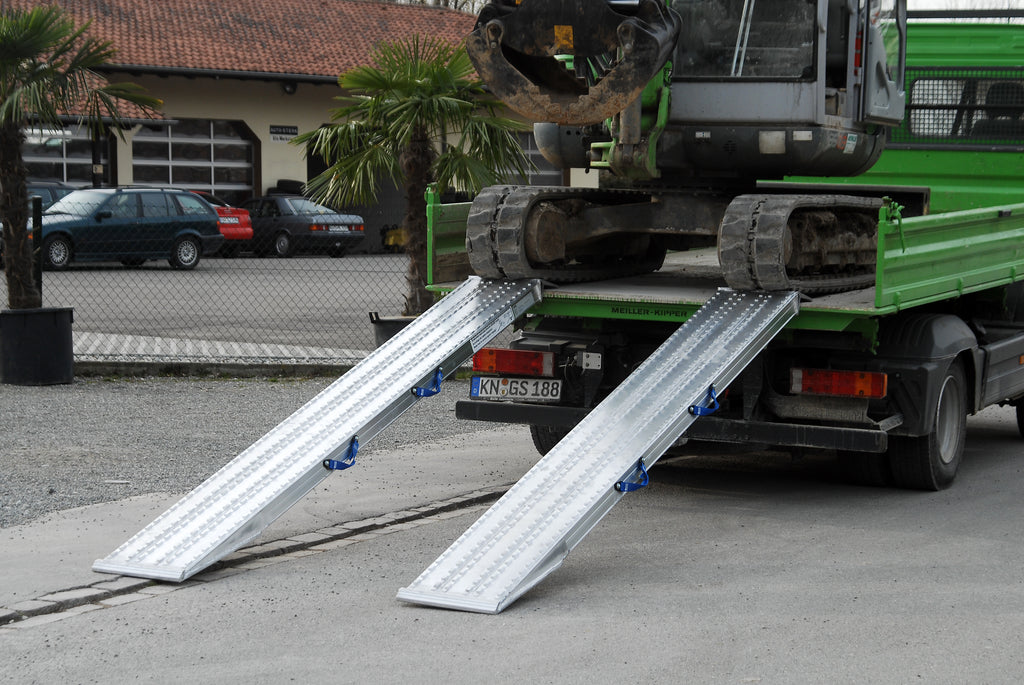

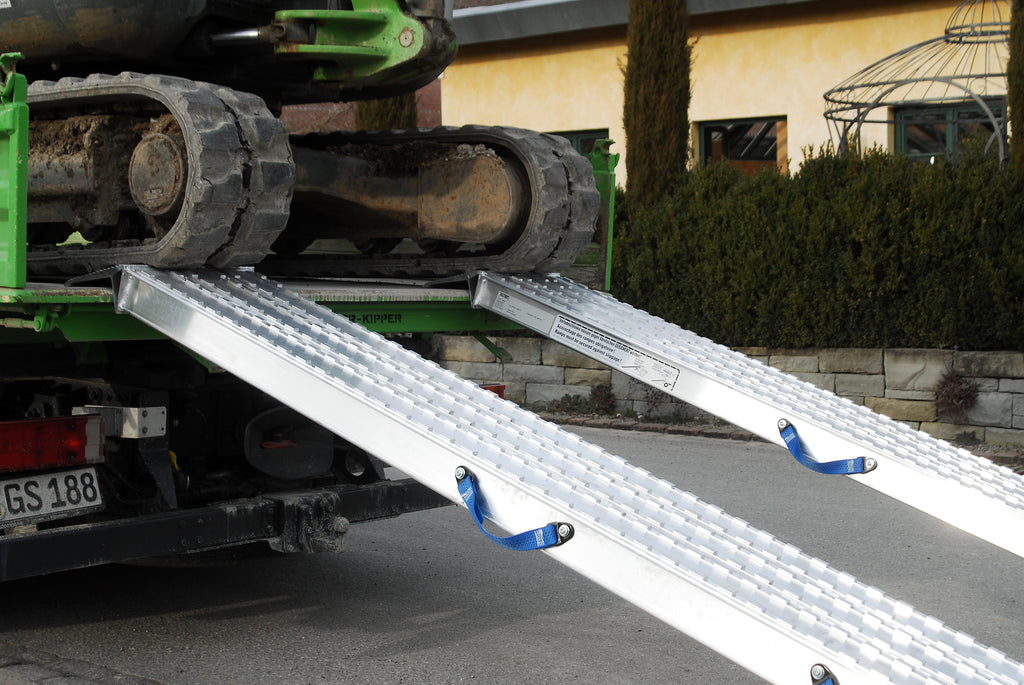

Diese Aluminiumrampen eignen sich ideal für das Verladen schwerer Fahrzeuge wie Bagger, Radlader oder andere Baumaschinen mit Stahlketten.

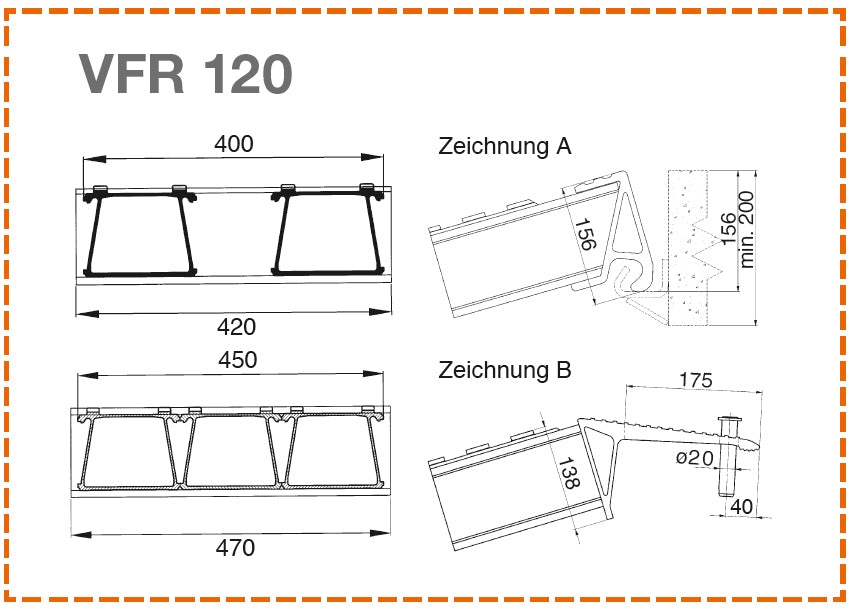

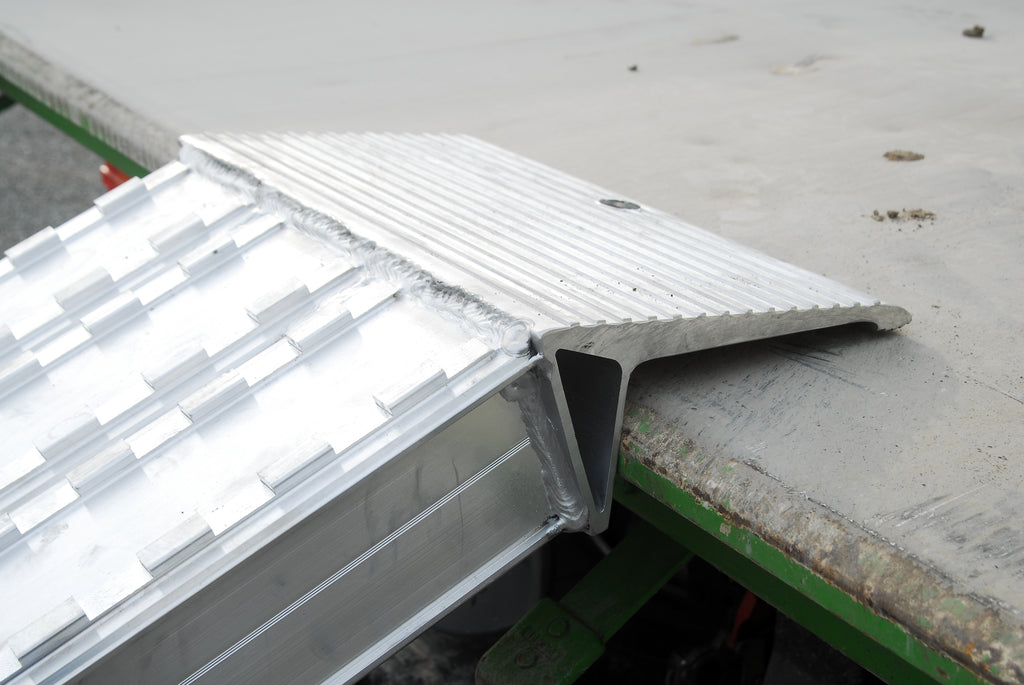

Sie sind wahlweise mit Zungen- oder Einhängeprofil erhältlich und optional auch faltbar oder mit einem Federhebewerk ausgestattet. So bieten sie maximale Flexibilität und Sicherheit beim täglichen Einsatz auf Baustellen oder im Transportbereich.
Traglastangabe bei Achsenabstand = 2000 mm

Wissenswertes

Höhendifferenz, Länge Verladeschienen

In dieser Übersicht finden Sie alle für eine sichere Verladung relevanten Maße wie Schienenlänge, Steigungswinkel sowie Höhendifferenz – und wie diese zueinander im Verhältnis stehen. Je nach Fahrzeug, Einsatzzweck und Situation müssen oft weitere Details mitberücksichtigt werden.

Berechnung Schienenlänge

Beispielrechnung für die Mindestlänge von
Verladeschienen/-rampen bei einer Höhendifferenz von 1200 mm und 30 % Steigung: (1.200 / 30) × 100 = 4.000 mm

Hinweis: Bei Verladeschienen/-rampen darf eine Steigung von 30 % bzw. 16,5° nicht überschritten werden. Je nach Fahrzeug, Einsatzzweck und Situation müssen oft weitere Details mitberücksichtigt werden.

Fahrzeugbesonderheiten

Für die Wahl der richtigen Verladeschiene/-
rampe ist es wichtig zu wissen, welche Maschinen und Fahrzeuge diese befahren sollen. Unterschiedliche Bereifungen, Bodenfreiheiten und Achslastverteilungen müssen daher beim Kauf als entscheidende Informationen vorliegen und berücksichtigt werden.

Sicherheitshinweise

Bei Verladeschienen darf eine Steigung von 30 % bzw. 16,5° nicht überschritten werden.

Sowohl Verladeschiene als auch Trägerfahrzeug müssen entsprechend gesichert sein.

Die Ladekapazitäten von Verladeschiene/-rampe und Trägerfahrzeug müssen beachtet werden.

Alle in diesem Katalog angegebenen Tragkraftwerte beziehen sich auf die Anwendung mit Zweiachsfahrzeugen und einer Achslastverteilung zwischen 40 % und 60 %.

Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 60 % des angegebenen Wertes.
