Aluminium-Verladeschiene AVS 130 Sprossenschiene bis 5.100 kg – Ansicht 1

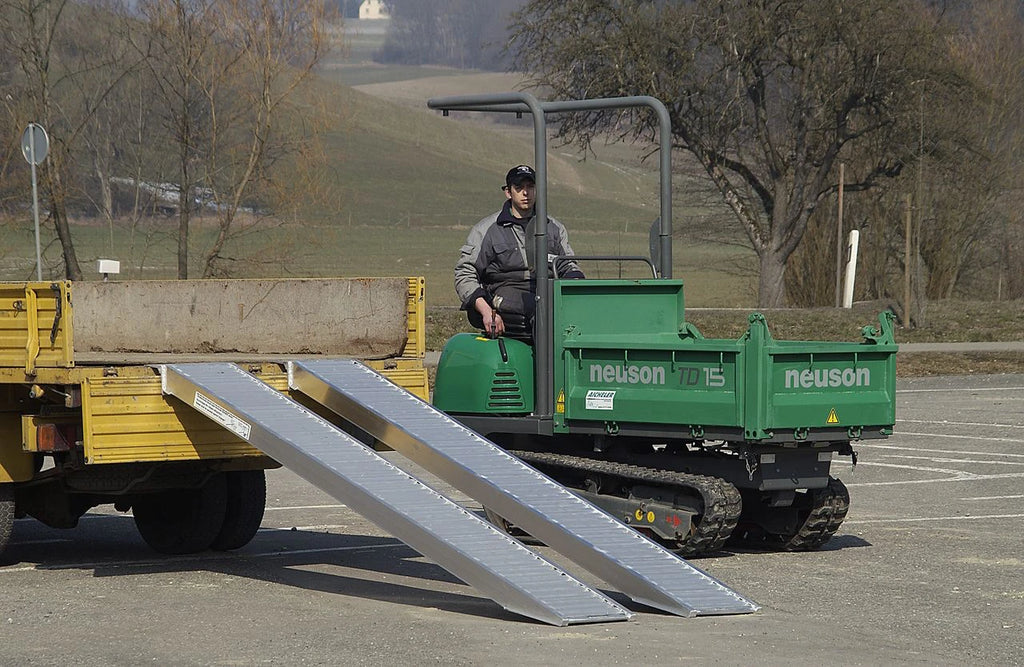

  • Aluminium-Verladeschiene AVS 130 Sprossenschiene bis 5.100 kg – Ansicht 1

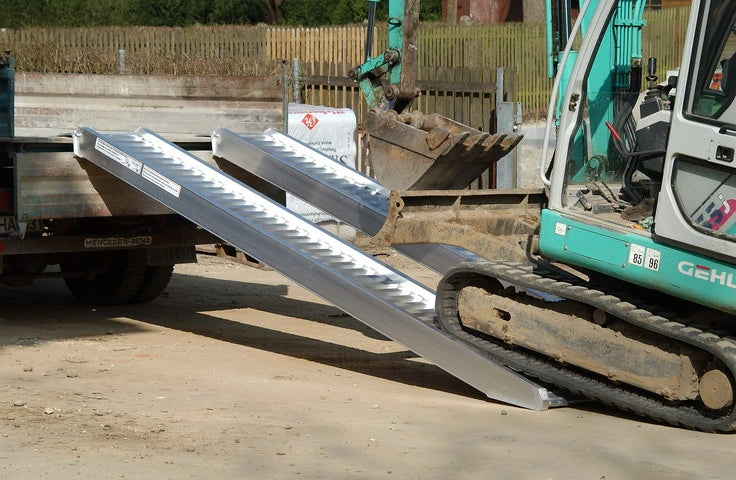

  • Aluminium-Verladeschiene AVS 130 Sprossenschiene bis 5.100 kg – Ansicht 2
Verladeschiene AVS 130
ARTIKELNUMMER:
09.01.01A

Verladeschiene AVS 130

966,00 € 483,00 € pro Stück
Länge: 2510 mm Breite: 406 mm
Höhendiff. max.: 690 mm Tragkraft: 5150 kg
Länge2510 mm
Breite außen406 mm
Breite innen326 mm
Höhendifferenz min.550 mm
Höhendifferenz max.690 mm
Tragkraft5150 kg

ZZgl. Mwst , ZZgl. Versandkosten
Auf Lager

Lieferzeit ca. 14 Tage

Aluminium-Sprossen-Verladeschiene – offen, wartungsarm und robust

Diese Verladeschiene mit offener Fahrfläche aus stabilen Aluminiumsprossen überzeugt durch ihre praktische und pflegeleichte Bauweise. Schmutz und Steine können nicht haften bleiben, wodurch die Reinigung nahezu entfällt.

Dank der offenen Struktur ist die Rampe winddurchlässig, was insbesondere bei fest montierten Verladeschienen den Luftwiderstand deutlich reduziert. Der Sprossenabstand von 75 mm sorgt für sicheren Halt und zuverlässige Stabilität.

Erhältlich in verschiedenen Längen, Tragkraftklassen und Randausführungen – ideal für professionelle Anwendungen, bei denen Robustheit und Funktionalität gefragt sind.
Traglastangabe bei Achsenabstand = 1500 mm

Wissenswertes

Höhendifferenz, Länge Verladeschienen

In dieser Übersicht finden Sie alle für eine sichere Verladung relevanten Maße wie Schienenlänge, Steigungswinkel sowie Höhendifferenz – und wie diese zueinander im Verhältnis stehen. Je nach Fahrzeug, Einsatzzweck und Situation müssen oft weitere Details mitberücksichtigt werden.

Berechnung Schienenlänge

Beispielrechnung für die Mindestlänge von
Verladeschienen/-rampen bei einer Höhendifferenz von 1200 mm und 30 % Steigung: (1.200 / 30) × 100 = 4.000 mm

Hinweis: Bei Verladeschienen/-rampen darf eine Steigung von 30 % bzw. 16,5° nicht überschritten werden. Je nach Fahrzeug, Einsatzzweck und Situation müssen oft weitere Details mitberücksichtigt werden.

Fahrzeugbesonderheiten

Für die Wahl der richtigen Verladeschiene/-
rampe ist es wichtig zu wissen, welche Maschinen und Fahrzeuge diese befahren sollen. Unterschiedliche Bereifungen, Bodenfreiheiten und Achslastverteilungen müssen daher beim Kauf als entscheidende Informationen vorliegen und berücksichtigt werden.

Sicherheitshinweise

Bei Verladeschienen darf eine Steigung von 30 % bzw. 16,5° nicht überschritten werden.

Sowohl Verladeschiene als auch Trägerfahrzeug müssen entsprechend gesichert sein.

Die Ladekapazitäten von Verladeschiene/-rampe und Trägerfahrzeug müssen beachtet werden.

Alle in diesem Katalog angegebenen Tragkraftwerte beziehen sich auf die Anwendung mit Zweiachsfahrzeugen und einer Achslastverteilung zwischen 40 % und 60 %.

Bei Einachsfahrzeugen reduziert sich die maximale Tragkraft auf 60 % des angegebenen Wertes. 40 % zu 60 %.

Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 60 % des angegebenen Wertes.
